       本系列機架可與各種立式擺線針輪減速機相配,可配套選用各種聯軸器,若與齒輪減速機配套,連接尺寸由本公司自選調整,為安裝雙端面機械密封,配備LWJ、LDJ、LSJ等增高型,除LWJ的H值和LDJ、LSJ的H及H2值增大以外,其余尺寸均未變動。



型號標定意義及示例

接板形式:A,配擺線針輪減速機;B,配LC、DC齒輪減速機
軸徑:減速機輸出軸直徑
機架類型:WJ、LWJ-無支點機架;DJ、LDJ、DXJ-單支點機架;SJ、LSJ-雙支點機架
注:WJ型、DJ型、DXJ型-30A/B、35A、40B、45A四種機架底面為Ⅰ型和Ⅱ型(Ⅰ型不須標柱,Ⅱ型須在型號后面注Ⅱ、Ⅱ型a°=30°,n2-φ為12-14)其余機架為Ⅱ型(不須標注)

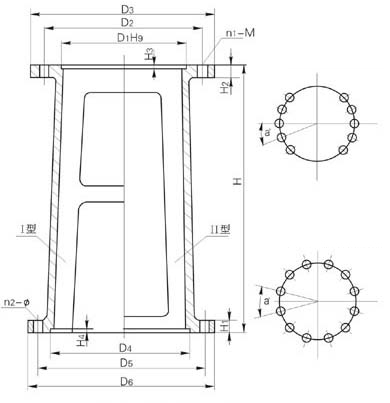

WJ、LWJ型無支點機架主要參數及尺寸
機架代號 H1 H2 H3 H4 輸入端接口 輸出端接口 WJ型 LWJ型
D1 D2 D3 n1-M D4 D5 D6 n2-φ H 重量 H 重量
WJ  A
30
LWJ  B
20 15 4

4
6 140

200
160

230
190

260
4-M10

6-M12
240 285 315 Ⅰ20

Ⅱ30
10-φ14

12-φ14
450 34 600 43
WJ  A
35
LWJ  B
24 15 5 6 170 200 230 6-M10

6-M12
260 320 360 Ⅰ20

Ⅱ30
10-φ14

12-φ14
500 46 650 54
WJ  A
40
LWJ  B
24 15 4 6 200

230
230

260
260

290
6-M10

6-M12
260 320 360 Ⅰ20

Ⅱ30
10-φ14

12-φ14
500 46 650 54
WJ  A
45
LWJ  B
24 15 5 6 200 230 260 6-M10

6-M12
260 320 360 Ⅱ20

Ⅱ30
10-φ14

12-φ14
500 49 650 57
WJ  A
55
LWJ  B
30 20 6

5
6 270 310

305
340 6-M10

8-M16
325 400 435 30 12-φ14 540 75 690 83
WJ  A
65
LWJ  B
34 20 6 6 316 360 400 8-M12

8-M16
350 420 460 30 12-φ18 600 96 750 107
WJ  A
70
LWJ  B
34 20 6

5
6 316(320)

320
360 400 8-M12

8-M16
350 420 460 30 12-φ18 600 96 750 107
WJ  A
80
LWJ  B
38 25 6

5
8 345

360
390

410
430

460
8-M16

8-M20
380 455 495 30 12-φ18 640 130 790 139
WJ  A
90
LWJ  B
40 25 7 8 400 450 490 12-M16

12-M20
430 510 555 30 12-φ23 660 168 860 183
WJ  A
100
LWJ  B
40 25 9

5
10 455(460)

470
520 580 12-M20 480 560 600 22.5 165-φ23 700 205 900 224
WJ  A
110 120A
LWJ  B
40 30 11
6
10 520 590 650 12-M20 560 650 700 22.5 16-φ27 800 257 1000 274
WJ  A
130 140A
LWJ  B
44 30 11
9
10 680 800 880 12-M30 720 810 880 18 20-φ27 900 318 1200 365
WJ  A
150 160
LWJ  B
50 35 14
10
12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 1000 420 1300 480
WJ  A
180
LWJ  B
55 40 14
10
12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33 1100 560 1400 630
注:增高后的LWJ型機架,其內部中間高度可同時容納207型雙端面機械密封及SF型三分式聯軸器。
