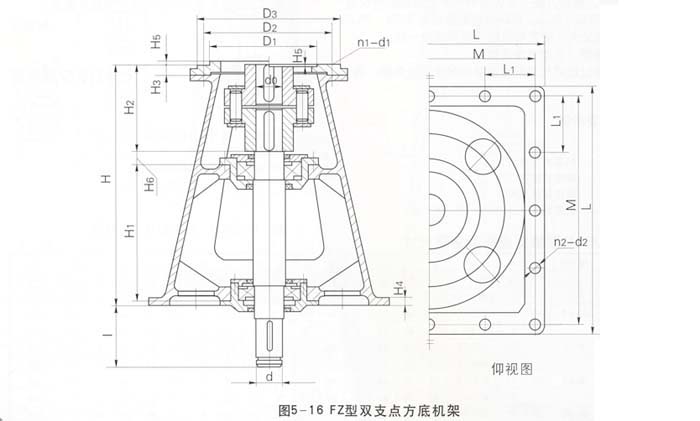

型號(hào) | 通用尺寸 | 輸入端接口 | 輸出端接口 | Ⅰ型 | Ⅱ型 | |||||||||||||||||
H2 | H3 | H4 | H5 | H6 | I | D1 | D2 | D3 | D0 | n1-d1 | L | L1 | M | d | N2-d2 | H | H1 | 重量 | H | H1 | 重量 | |
FZ25A | 130 | 20 | 25 | 4 | 80 | 100 | 130 | 160 | 180 | 25 | 6-M8 | 400 | 170 | 340 | 30 | 8-φ14 | 630 | 380 | 167kg | 800 | 550 | 198kg |
FZ30AB |
5 4 |
140 200 |
160 230 |
190 260 |
30 |
4-M10 6-M12 |
35 | |||||||||||||||
FZ235A | 180 | 5 | 30 | 170 | 200 | 230 | 35 | 6-M10 | 40 | |||||||||||||
FZ40B | 4 | 230 | 260 | 290 | 40 | 6-M12 | 45 | |||||||||||||||
FZ45A | 220 | 20 | 30 | 5 | 45 | 130 | 200 | 230 | 260 | 45 | 6-M10 | 585 | 175 | 525 | 50 | 12-φ18 | 750 | 440 | 383 | 950 | 640 | 460 |
FZ50B | 5 | 270 | 305 | 340 | 50 | 8-M16 | 55 | |||||||||||||||
FZ55AB |
6 5 |
270 |
310 305 |
340 | 55 |
6-M10 8-M16 |
60 | |||||||||||||||
FZ6536A | 280 | 25 | 30 | 6 | 50 | 200 | 316 | 360 | 400 | 65 | 8-M12 | 800 | 240 | 720 | 70 | 12-φ22 | 900 | 520 | 547 | 1100 | 720 | 656 |
FZ70AB |
6 5 |
316 320 |
360 | 400 | 70 |
7-M12 8-M16 |
75 | |||||||||||||||
FZ80AB | 340 | 30 | 40 |
6 5 |
95 | 250 |
345 360 |
390 410 |
430 | 80 |
8-M16 8-M20 |
1060 | 250 | 1000 | 85 | 16-φ22 | 1060 | 600 | 980 | 1360 | 900 | 1100 |
FZ90A | 400 | 7 | 35 | 400 | 450 | 460 | 90 | 12-M16 | 95 | |||||||||||||
FZ95A | 9 | 455 | 520 | 490 | 95 | 12-M20 | 100 | |||||||||||||||
FZ100AB |
9 5 |
455 470 |
520 | 580 | 100 | 110 | ||||||||||||||||
FZ110A | 450 | 40 | 45 | 11 | 45 | 300 | 520 | 590 | 650 | 110 | 12-M20 | 1260 | 300 | 1200 | 120 | 16-φ22 | 1200 | 668 | 1600 | 1600 | 1068 | 1896 |
FZ130AB |
11 9 |
680 | 800 | 880 | 130 | 12-M30 | 140 | |||||||||||||||
FZ140 |
11 9 |
680 | 800 | 880 | 140 | 12-M30 | 150 | |||||||||||||||
FZ150 | 520 | 45 | 50 |
14 10 |
50 | 340 | 根據(jù)所選減速機(jī)而定 | 1470 | 350 | 1400 | 160 | 16-φ27 | 1400 | 780 | 2000 | 1800 | 980 | 2395 | ||||
FZ160 |
14 10 |
180 | ||||||||||||||||||||
FZ180 | 580 | 50 | 55 |
14 10 |
60 | 370 | 1670 | 400 | 1600 | 200 | 16-φ33 | 1600 | 900 | 2500 | 2000 | 1100 | 2800 |
