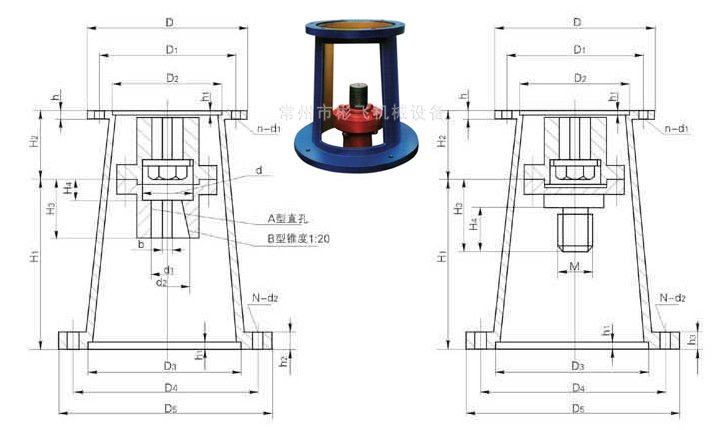

本機架適用于與擺線針輪減速機的聯接,配剛性聯軸器,上聯軸器裝JA型直孔,下聯軸器裝A型直孔或B型錐孔,錐度為1:20的聯軸器。該機架無支承適用于反應器傳來的軸向力不大時使用。
JAII<69標>無支點機架,配螺紋聯軸器主要參數及尺寸
機架型號 |
減速機型號 |
輸入端接口 |
輸出端接口 |
H1 |
H2 |
H3 |
H4 |
M |
反應罐容積(L) |
D |
D1 |
D2 |
h1 |
h |
N-d1 |
D3 |
D4 |
D5 |
h3 |
N-d2 |
JAⅡ1 |
B1 |
230 |
200 |
170 |
5 |
16 |
6-12 |
215 |
260 |
290 |
16 |
8-12 |
226 |
84 |
93 |
50 |
M33×2 |
50-100 |
120 |
60 |
M42×3 |
200 |
JAⅡ2 |
B2 |
260 |
230 |
200 |
6 |
20 |
6-12 |
230 |
300 |
345 |
20 |
3-18 |
254 |
96 |
120 |
60 |
M42×3 |
200-300 |
120 |
60 |
M48×3 |
500 |
JAⅡ3 |
B3 |
340 |
310 |
270 |
6 |
22 |
6-13.5 |
320 |
400 |
460 |
22 |
4-20 |
328 |
112 |
120 |
80 |
M60×4 |
1000 |
120 |
80 |
M68×4 |
1500 |
120 |
80 |
M78×4 |
2000 |
JAⅡ4 |
B4 |
400 |
360 |
320(316) |
7 |
22 |
8-15 |
440 |
530 |
580 |
25 |
8-22 |
384 |
141 |
130 |
80 |
M78×4 |
3000 |
JAⅡ5 |
B5 |
490 |
450 |
400 |
7 |
25 |
12-18 |
450 |
550 |
600 |
28 |
8-22 |
390 |
160 |
130 |
80 |
M78×4 |
5000 |
