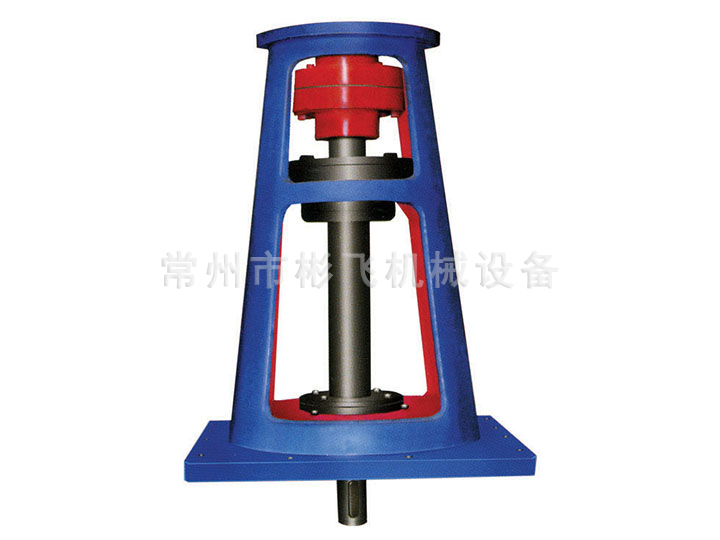

本系列機架適用于常壓容器,雙支點軸承,攪拌軸旋轉平穩與其它雙支點相比較結構緊湊外型尺寸小,標定型號以減速機輸出軸直徑為主參數,上聯軸器采用HL型彈性柱銷聯軸器,由本公司配套供應。

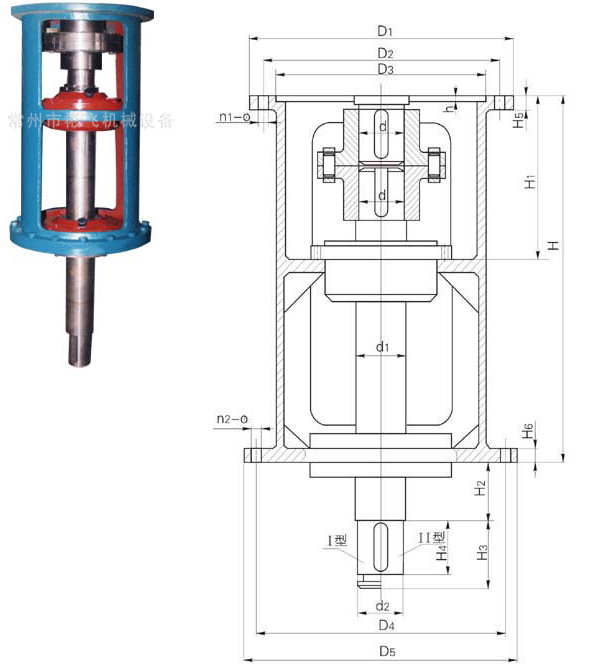

SJA型支點機架主要參數及尺寸
機架型號 |
減速機 |
D1 |
D2 |
D3 |
n1-φ |
D4 |
D5 |
n2-φ |
d |
d1 |
d2 |
h |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
SJA35 |
B1 |
230 |
200 |
170 |
6-12 |
300 |
335 |
4-24 |
35 |
45 |
35 |
5 |
517 |
190 |
200 |
85 |
53 |
18 |
20 |
SJA45 |
B2 |
260 |
230 |
200 |
6-12 |
350 |
392 |
4-26 |
45 |
50 |
45 |
5 |
560 |
210 |
200 |
100 |
68 |
20 |
22 |
SJA55 |
B3 |
340 |
310 |
270 |
6-13.5 |
400 |
442 |
4-26 |
55 |
60 |
55 |
6 |
675 |
250 |
250 |
100 |
80 |
20 |
24 |
SJA70 |
B4 |
400 |
360 |
320(316) |
8-16 |
500 |
548 |
8-30 |
70 |
75 |
70 |
6 |
736 |
250 |
250 |
130 |
105 |
22 |
26 |
SJA90 |
B5 |
490 |
450 |
400 |
12-18 |
550 |
600 |
12-22 |
90 |
100 |
90 |
7 |
805 |
296 |
300 |
170 |
130 |
26 |
28 |
SJA100 |
B6 |
580 |
520 |
460(455) |
12-22 |
550 |
600 |
12-22 |
100 |
110 |
100 |
10 |
820 |
362 |
300 |
170 |
140 |
30 |
30 |
SJA110 |
B7 |
650 |
590 |
520 |
12-22 |
650 |
700 |
12-27 |
110 |
120 |
110 |
12 |
955 |
420 |
350 |
200 |
148 |
35 |
40 |
SJA130 |
B8 |
880 |
800 |
680 |
12-38 |
810 |
880 |
20-27 |
130 |
140 |
130 |
12 |
1200 |
550 |
400 |
225 |
208 |
55 |
55 |
注:
1、Ⅰ型為夾殼式聯軸器聯接
2、Ⅱ型為JA型聯軸器聯接
3、如用戶對輸出軸長度有特殊要求,請?jiān)谟嗀洉r(shí)說明
